5. logaritmisch papier

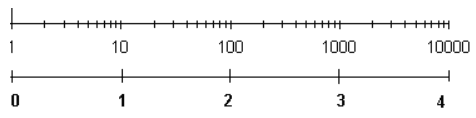

Logaritmische schaalverdeling

Van een gewone schaalverdeling maar je logaritmische schaalverdeling door elk getal $n$ te vervangen door $10^n$:


Het voordeel van een logaritmische schaalverdeling is dat je waarnemingen kunt uitzetten die sterk in grootte verschillen.

Logaritmisch papier

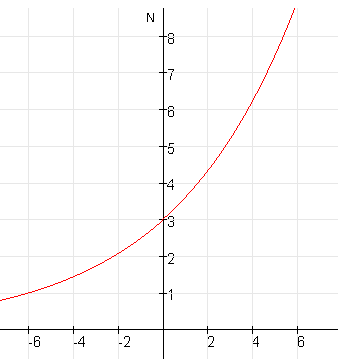

Je ziet hier de grafiek van:
$
N = 3 \cdot 1,2^t
$:


Dubbellogaritmisch papier

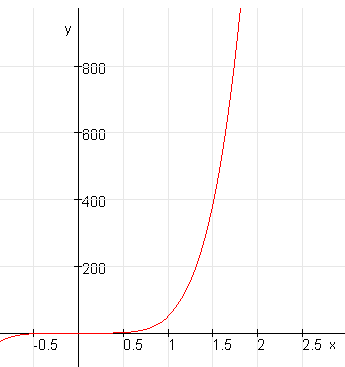

Je ziet hier de grafiek van:
$
y = 50 \cdot x^5
$


Logaritmisch papier

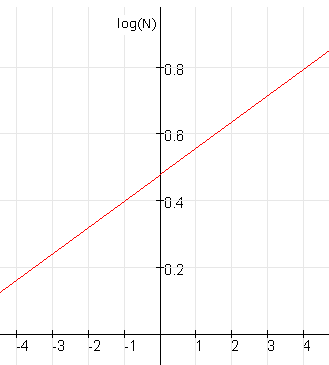

Als je voor de verticale as niet $N$ zet maar $log(N)$ krijg je deze grafiek:


De grafiek is dan een rechte lijn.

Dubbellogaritmisch papier

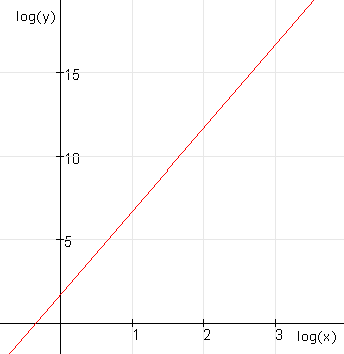

Als je op de verticale as niet $N$ zet maar $log(N)$ en op horizontale as niet $x$ maar $log(x)$ krijg je deze grafiek:


De grafiek is dan een rechte lijn.

Logaritmisch papier - exponentieel verband

De grafiek van een exponentieel verband wordt op enkellogaritmisch papier weergegeven als een rechte lijn.

  • Je kunt vanuit een rechte lijn op enkellogaritmisch papier de formule afleiden
  • Je kunt een functie tekenen op enkellogaritmisch papier.

Logaritmisch papier - machtsverband

De grafiek van een machtsverband wordt op dubbellogaritmisch papier weergegeven als een rechte lijn.

  • Je kunt een functie tekenen op dubbellogaritmisch papier.

Logaritmisch papier
